После сборки макета было решено оформить устройство по-нормальному. Из 20 мм фанеры было сделано двухэтажное шасси. При этом на нижнем этаже был расположен блок питания, включающий анодный и накальный трансы и конденсатор С1, а на верхнем этаже сам генератор.

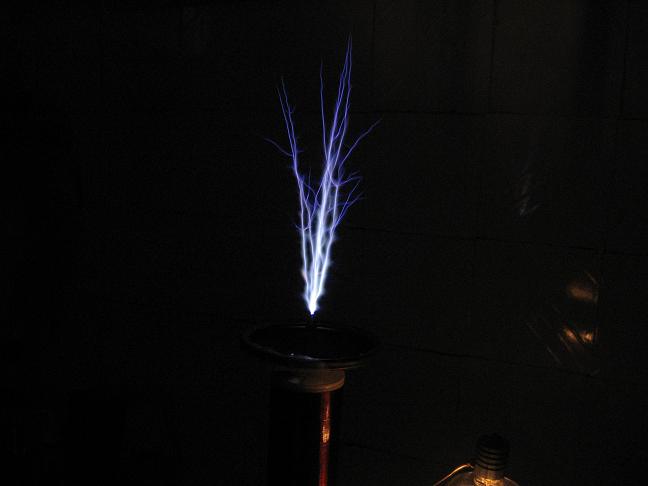

Т.к. мощности явно нехватало, то в схему катушки были внесены изменения. Эти изменения касаются резистора R1. Он был заменён на резистор ПЭВ-25 сопротивлением 3,9К, при этом мощность катушки заметно выросла. Перегрева лампы при этом не наблюдается, надёжность осталась на высоте. Вот, очередные фотки.
Вторичная обмотка, пострадавшая после бесчеловечных эксперементов с кривыми первичками вследствие пробоя, была перемотана проводом 0,22 мм и покрыта эпоксидкой. Получилось около 900 витков, что соответствовало рез. частоте около 900 кГц. Немного высоковато, что и сказалось на внешнем виде разряда, он стал более меч-образным.
Из-за перемотки вторички пришлось перемотать и первичку. Теперь она стала содержать 22 витка 1 мм эмальпровода, намотанного виток к витку на каркасе диаметром 10 см. Обмотка связи была оставлена без изменений, 20 витков.

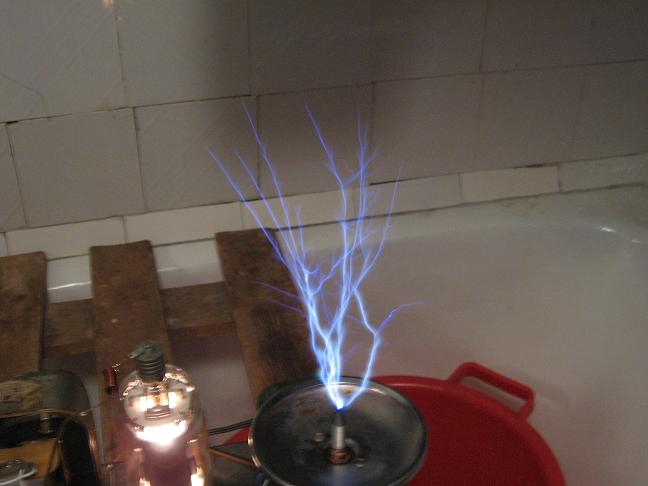

Остальное понятно из фоток:)))
